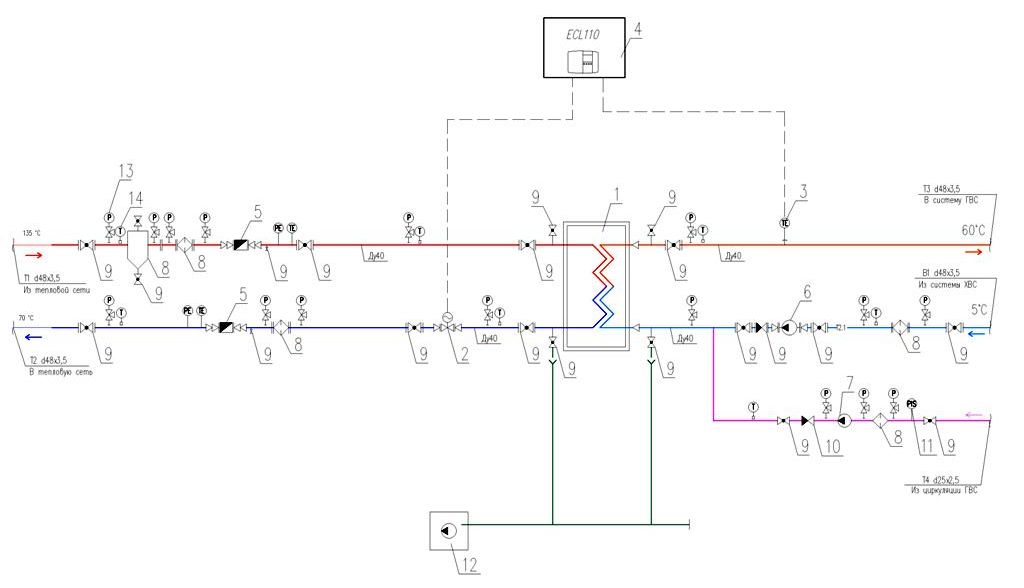

Схема обвязки теплообменника

Надежная и безотказная работа теплообменного модуля зависит от разных факторов. Причем дело не ограничивается только лишь грамотным подбором оборудования и оптимальным расчетом его мощности. Важное значение имеет его тщательная обвязка, которая в зависимости от внешних условий и особенностей оборудования может быть реализована разными способами.

И помните. Самостоятельная обвязка теплообменного контура сопряжена с определенными трудностями. Браться за такую работу можно лишь при наличии соответствующего опыта. В иной ситуации следует поручить работу профессионалу.

Рекомендации по обвязке

Для своевременной и беспроблемной стабилизации тепловой нагрузки обвязочный узел может быть дополнительно оснащен специальными приспособлениями. Речь идет о гидронасосе, клапанах, системе фильтров и электроприводе. С помощью этих же модулей будет осуществляться и регулировка температурного уровня.

Непосредственно сама обвязка предусматривает обязательное соблюдение таких рекомендаций:

• Перед началом работы необходимо удостовериться в соответствии процедуры обвязки схеме вводимого в эксплуатацию агрегата;
• При подключении трубопроводного контура следует учитывать не только проектные чертежи, но и технические особенности конкретного прибора;
• Безопасный монтаж оборудования, его запуск и последующая эксплуатация возможны лишь при наличии в системе блоков температурного мониторинга и отвечающих за измерение давления датчиков;
• Не лишним будет и ознакомление с проектом теплового пункта что даст возможность получить максимально полную информацию касательно аспектов обвязки теплообменного модуля.

Важно. Подключение использующего в качестве теплоносителя воду агрегата возможно разными способами. Но вне зависимости от выбранной технологии монтаж первичного контура осуществляется к трубам, отвечающим за распределение тепловой сети. При этом вторичный контур подключается непосредственно к водопитающему трубопроводу.

Схемы подключения

Если же говорить о самой обвязке, то она может быть реализована посредством одной из таких технологий:

• Стандартная. Наиболее выгодное по стоимости и простое по исполнению решение. Теплообменные модули тут размещаются последовательно касательно запорного клапана, но параллельно в отношении тепловой сети в целом;
• Двухступенчатая смешанная. Тут может использоваться мощный моноблок или установленные по отдельности независимые агрегаты. Сложность монтажной схемы имеет прямую зависимость от общей конфигурации магистрали. А нагрев теплоносителя осуществляется в 2 этапа;
• Двухступенчатая последовательная. В основе этой схемы лежит более сложный теплообменный модуль с определенными конструктивными и технологическими ограничениями. Поэтому его выбор зачастую совершенно нецелесообразен.

И помните. При расчете теплообменного контура следует в обязательном порядке учитывать ряд критериев. Речь идет о количестве жильцов или пользователей объекта, особенностях используемого теплоносителя, нормируемой трате тепла, периодичности работы оборудования и прочих факторах
